Guida ai condensatori fusi: cause, consigli di prevenzione e correzioni efficaci

Cosa sono i condensatori fusi e perché contano

Condensatori fusi sono condensatori che si sono deformati fisicamente, trapelati o parzialmente fusi a causa dell'eccessivo calore, sollecitazione elettrica o sovraccarico prolungato. Nei circuiti elettronici, i condensatori immagazzinano e rilasciano energia elettrica, rumore del filtro e stabilizzano la tensione. Quando falliscono sciogliendo, le conseguenze possono variare dalle prestazioni ridotte al completamento del guasto del dispositivo.

Come si verificano i condensatori fusi

Surriscaldamento : Temperature alte sostenute ammorbidiscono o deformano l'involucro del condensatore, specialmente in dispositivi scarsamente ventilati.
Sovraccarico elettrico : Applicazione della tensione al di sopra del valore nominale accelera il riscaldamento interno e la rottura del materiale.
Stress prolungato : Funzionamento continuo vicino alla capacità di massima nomina accorcia la durata della vita.

Segni tipici di condensatori fusi

Involucro di rigonfiamento o deformata
Visibile plastica fusa o elettrolita trapelato
Brucia i segni vicino ai terminali dei condensatori
Ronza insoliti, sfarfallio o instabilità nel dispositivo

Perché i condensatori sciolti contano

Sicurezza elettrica : I condensatori fusi possono cortocircuitare, causando scintille o rischi di incendio.
Affidabilità del dispositivo : Un singolo condensatore guasto può destabilizzare l'intero circuito.
Costi di riparazione : Ignorare i primi segni può causare danni ai componenti circostanti.

Confronto dei parametri del condensatore: sano vs. fuso

Parametro	Condensatore sano	Condensatore fuso (danneggiato)
Capacità (µF)	Entro ± 10% del valore nominale	Spesso ridotto del 20-80% o circuito aperto
Resistenza alle serie equivalenti (ESR)	Basso (secondo la scheda tecnica)	Significativamente più alto, causando l'accumulo di calore
Corrente di perdita	Minimo, all'interno delle specifiche	Perdite eccessive o corto circuito
Aspetto fisico	Top piatto, involucro pulito	Involucro di rigonfiamento, deformato o sciolto
Temperatura operativa	Soggiorni sotto il massimo nominale (ad es. 85 ° C)	Supera la valutazione, spesso> 100 ° C

Comprensione di condensatori fusi: cause, prevenzione e soluzioni

Condensatori fusi sono un punto di fallimento comune nei circuiti elettronici, spesso causato da calore eccessivo, stress di tensione o fattori ambientali. Per estendere la durata della durata dei dispositivi elettronici e prevenire costose riparazioni, è importante capire perché i condensatori si sciolgono, come prevenirlo e quali soluzioni sono disponibili.

Cause di condensatori fusi

Surriscaldamento da una scarsa ventilazione : I dispositivi all'interno del flusso d'aria limitato possono causare l'accumulo di calore, ammorbidendo l'involucro del condensatore. Il funzionamento prolungato in ambienti superiori a 40 ° C accelera il degrado.
Valutazioni di tensione superate : Applicazione della tensione oltre la massima nomina del condensatore aumenta lo stress interno, portando a una corrente di perdita eccessiva e al riscaldamento localizzato.
Currezione ad alta ondulazione : La corrente di ondulazione oltre il limite nominale produce calore aggiuntivo, comuni nei circuiti di alimentazione privi di un corretto filtraggio.
Degrado del materiale nel tempo : L'essiccazione degli elettroliti, la rottura dell'isolamento e il danno alla tenuta possono causare lo scioglimento sotto il carico.

Prevenzione dei condensatori fusi

Azione preventiva	Intervallo dei parametri consigliato
Mantenere la temperatura ambiente	Tenere sotto i 40 ° C per l'elettronica generale, preferita 25 ° C
Tensione derante	Operare al 70-80% della tensione nominale
Management corrente ondulata	Mantieni la corrente di increspatura entro l'80% del valore nominale
Adeguata ventilazione	Usa ventole o prese d'aria per garantire il flusso d'aria attorno ai componenti
Ispezione periodica	Controlla la capacità, l'ESR e l'aspetto fisico ogni anno

Soluzioni per condensatori fusi

Ispezione e diagnosi : Utilizzare un misuratore multimetro o ESR per confermare le prestazioni e verificare la presenza di danni da calore circostanti.
Rimozione sicura : Scaricare completamente il condensatore prima del tramonto; Evita di surriscaldare il PCB.
Sostituzione : Scegli condensatori con valutazioni di tensione e temperatura uguali o più elevate, con una maggiore tolleranza alla corrente di ondulazione per i circuiti di potenza.
Convalida post-riparazione : Stabilità della tensione di prova e soppressione dell'ondulazione, monitorare la temperatura durante il funzionamento precoce.

Come diagnosticare efficacemente i condensatori fusi

Diagnosi condensatori fusi Richiede sia l'ispezione visiva che i test elettrici per confermare il degrado delle prestazioni. Il rilevamento precoce può impedire ulteriori danni ai circuiti e ridurre i costi di riparazione.

Passaggio 1: ispezione visiva

Controlla la deformazione fisica : Top gonfio, involucro deformato o plastica fusa indica il surriscaldamento.
Cerca perdite o segni di bruciatura : Aree di elettroliti trapelati o PCB oscurati suggeriscono un grave guasto.
Valuta i componenti vicini : Il calore da un condensatore fuso può danneggiare resistori, diodi o ICS.

Passaggio 2: test elettrici

Misurazione della capacità : Confronta il valore misurato con la capacità nominale. Una riduzione oltre il 20% è un segno di deterioramento.
Controllo di resistenza alle serie equivalenti (ESR) : Elevato ESR aumenta la generazione di calore e riduce l'efficienza.
Test della corrente di perdita : Perdite eccessive indica una rottura interna.

PASSAGGIO 3: test in circuito vs. out-of-circuit

In circuito : Più veloce, ma altri componenti possono influire sulle letture.
Fuori circuito : Più accurato, raccomandato per i circuiti critici.

Confronto dei parametri diagnostici

Parametro	Gamma di valori di condensatore sano	Indicazione del condensatore fuso/danneggiato
Deviazione di capacità	Entro ± 10% del valore nominale	Ridotto del 20-80% o una lettura instabile
ESR (Resistenza in serie equivalente)	Basso (per schede dati, spesso <0,1Ω per tipi a bassa tensione)	Più volte superiore al normale
Corrente di perdita	Minimo, all'interno della gamma di microamp nominati	Supera il valore nominale, può causare riscaldamento
Condizione fisica	Involucro liscio, nessun rigonfiamento o scioglimento	Macchie sporgenti, fuse o perdite di elettroliti
Temperatura operativa	Entro il limite nominale (ad es. ≤85 ° C o ≤105 ° C)	Spesso sopra la temperatura nominale

Passaggio 4: confermare l'errore

Se sia i test fisici che quelli elettrici confermano le anomalie, sostituire il condensatore.
Per i casi borderline, monitorare la temperatura durante il funzionamento per catturare le tendenze di fallimento precoce.

Suggerimenti per la prevenzione per evitare i condensatori fusi

Prevenzione condensatori fusi è essenziale per garantire la stabilità, la sicurezza e la longevità dei sistemi elettronici. Controllando le condizioni operative, selezionando componenti di qualità e seguendo le migliori pratiche, è possibile ridurre significativamente il rischio di fallimento dei condensatori.

1. Usa condensatori di alta qualità

La scelta di condensatori di produttori affidabili è il primo passo per la prevenzione. Con oltre 40 anni di esperienza, Jiande Antai Power Capadtore Co., Ltd . specializzato in Conta condensatori di riscaldamento e fusione a induzione , Condensatori del filtro DC , E condensatori ad alta tensione . I loro prodotti certificati ISO9001 e CE garantiscono prestazioni costanti in condizioni impegnative.

2. Mantenere temperature operative sicure

Mantenere la temperatura ambiente inferiore a 40 ° C per la maggior parte delle applicazioni; Idealmente circa 25 ° C.
Usa dissipatori di calore, ventole di raffreddamento o aperture di ventilazione per migliorare la dissipazione del calore.
Evita di posizionare i condensatori vicino ai componenti ad alto calore.

3. Tensione e corrente che derastano

Oprare condensatori a 70–80% della loro tensione massima per una durata estesa.
Mantieni la corrente ondulata all'interno 80% della capacità nominale per prevenire il riscaldamento interno.

4. Manutenzione e ispezione regolari

Eseguire controlli annuali per Capacità, ESR e condizioni fisiche .
Sostituire i condensatori che mostrano valori di rigonfiamento, scioglimento o alti ESR prima che si verifichino guasto totale.

5. Protezione ambientale

Evitare l'esposizione all'umidità, ai gas corrosivi o all'accumulo di polvere.
Per ambienti ad alta umidità, utilizzare condensatori con design resistenti all'umidità.

Linee guida per i parametri tecnici per la prevenzione

Fattore preventivo	Range / Practice consigliato	Beneficio
Temperatura ambiente	≤40 ° C (preferibilmente 25 ° C)	Riduce lo stress termico
Tensione derante	Operare al 70-80% della tensione nominale	Estende la vita di servizio
Controllo della corrente ondulato	≤80% della corrente di ondulazione nominale	Impedisce il riscaldamento interno
Monitoraggio ESR	Mantieni l'ESR all'interno delle specifiche del foglio dati	Mantiene l'efficienza
Intervallo di ispezione	Almeno una volta all'anno	Rileva i primi segni di fallimento

Jiande Antai Power Capadtore Co., Ltd . non solo fornisce condensatori ad alte prestazioni, ma offrono anche soluzioni personalizzate per esigenze industriali specifiche. Con attrezzature di produzione avanzate, materie prime importate e un team di ricerca e sviluppo qualificato, l'azienda garantisce che i suoi prodotti soddisfino gli standard di alta qualità e sicurezza. Combinando la selezione dei componenti di qualità con le pratiche di utilizzo adeguate, è possibile prevenire efficacemente i condensatori fusi e garantire l'affidabilità del sistema a lungo termine.

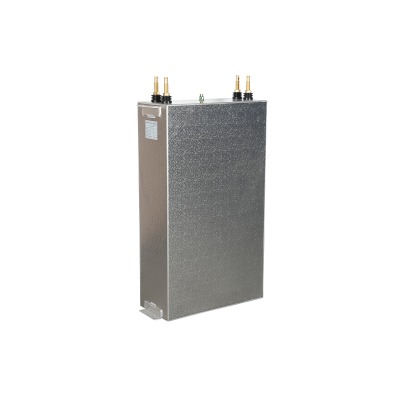

Forni di induzione da 4.0kv da 600Hz Capacità raffreddate d'acqua
