Una guida completa ai condensatori del film DC: selezione, applicazioni e vantaggi

Comprensione dei condensatori del film DC e della loro funzionalità principale

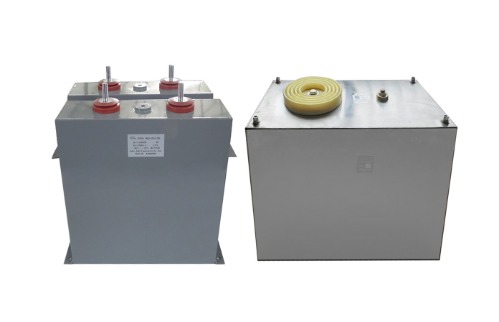

I condensatori del film DC rappresentano una categoria critica di componenti elettronici passivi specificamente progettati per l'uso nei circuiti di corrente continua (DC). A differenza delle loro controparti elettrolitiche, questi condensatori utilizzano un film di plastica sottile come materiale dielettrico, che è meticolosamente metallizzato o dotato di elettrodi in lamina. Questa costruzione fondamentale è la fonte della loro rinomata stabilità, affidabilità e eccellenti caratteristiche elettriche. Sono indispensabili in una vasta gamma di applicazioni, dal filtraggio e dalla soppressione del rumore allo accumulo di energia e ai circuiti di snobber. Il termine DC Film Capadiscitor Manufactory Significa una struttura di produzione specializzata dedicata alla precisa ingegneria e fabbricazione di questi componenti, concentrandosi su un rigoroso controllo di qualità per soddisfare i requisiti impegnativi della moderna elettronica. Comprendere le proprietà intrinseche di questi condensatori è il primo passo per sfruttare il loro pieno potenziale in qualsiasi design.

Proprietà elettriche chiave

L'esibizione di un condensatore di film DC è definita da diverse proprietà elettriche chiave che gli ingegneri devono considerare attentamente durante il processo di selezione. Questi parametri influenzano direttamente il modo in cui il condensatore si comporterà all'interno di un circuito e se eseguirà la sua funzione prevista in modo efficace su tutta la sua durata operativa.

• Valore e tolleranza di capacità: Ciò indica la quantità di energia elettrica che il condensatore può conservare. I condensatori del film sono disponibili in una vasta gamma di valori, in genere dai picofaradi (PF) ai microfaradi (μF). La tolleranza specifica la deviazione ammissibile dal valore di capacità nominale dichiarato, che è spesso stretto per i tipi di film (ad esempio ± 1%, ± 5%).
• Tensione nominale (tensione di lavoro CC): Questa è la massima tensione CC continua che può essere applicata al condensatore senza rischiare la rottura. È fondamentale selezionare un condensatore con una tensione che supera la tensione massima prevista nel circuito, inclusi eventuali transitori o picchi, per garantire l'affidabilità a lungo termine.
• Fattore di dissipazione (df) o tan Δ: Questo parametro misura la perdita di energia intrinseca all'interno del condensatore. Un fattore di dissipazione inferiore è sempre desiderabile, in quanto indica una maggiore efficienza e meno auto-riscaldamento, che è particolarmente importante nelle applicazioni ad alta frequenza o ad alta potenza.
• Resistenza all'isolamento (IR): Ciò misura la resistenza del materiale dielettrico alla corrente di perdita. Un'alta resistenza all'isolamento è un segno distintivo di condensatori di film di qualità, garantendo una perdita di energia minima attraverso perdite nel tempo.
• Resistenza alle serie equivalenti (ESR): Sebbene tipicamente molto basso nei condensatori del film, ESR è la resistenza efficace in serie con il condensatore che rappresenta tutte le perdite. L'ESR basso è fondamentale per le applicazioni che coinvolgono ad alte correnti a catena, ad esempio nella commutazione degli alimentatori.

Selezionando il condensatore del film DC giusto per il tuo progetto

La scelta del condensatore di film DC ottimale è un processo sfumato che si estende oltre la semplice corrispondenza della capacità e delle valutazioni di tensione. Implica una profonda comprensione dell'ambiente dell'applicazione, delle sollecitazioni elettriche e delle aspettative di prestazioni. Un passo falso nella selezione può portare a guasti prematuri, malfunzionamento del circuito o funzionamento inefficiente. Pertanto, è richiesto un approccio sistematico, ponderando i vantaggi e i limiti di diversi film dielettrici rispetto alle richieste specifiche del progetto. Questa sezione ti guiderà attraverso i fattori decisionali critici, aiutandoti a navigare nel processo di selezione con fiducia e garantendo che il componente che scegli non solo si adatti allo schema, ma eccelle anche nella sua operazione del mondo reale.

Confrontare i tipi di film dielettrici comuni

Il tipo di film di plastica utilizzato come dielettrico è il principale differenziatore tra i vari condensatori del film DC. Ogni materiale offre un set unico di compromessi tra costo, dimensioni, proprietà elettriche e stabilità della temperatura. La tabella seguente fornisce una panoramica comparativa dei film dielettrici più diffusi utilizzati nel settore. Questo confronto è essenziale per fare una scelta informata, poiché il dielettrico determina il comportamento fondamentale del condensatore.

La tabella seguente delinea le differenze chiave tra pellicole di poliestere (PET), polipropilene (PP), polietilene naftalato (penna) e polifenilene solfuro (PPS). Ad esempio, mentre il poliestere offre un buon equilibrio tra costi e prestazioni per applicazioni DC per uso generale, il polipropilene è superiore per gli usi ad alta frequenza e ad alta potenza a causa del suo fattore di dissipazione estremamente basso. Al contrario, il polietilene naftalato fornisce una migliore stabilità della temperatura del poliestere, rendendolo adatto per ambienti più impegnativi.

Questo confronto dettagliato mostra che non esiste un singolo dielettrico "migliore"; La scelta è interamente dipendente dall'applicazione. Comprendere queste proprietà materiali è un aspetto fondamentale del lavoro svolto a qualsiasi affidabile DC Film Capadiscitor Manufactory , dove si concentra sull'abbinamento del materiale giusto alle esigenze del cliente.

Considerazioni ambientali e operative

Oltre alle specifiche elettriche, l'ambiente operativo fisico svolge un ruolo fondamentale nella longevità e l'affidabilità di un condensatore del film DC. Fattori come la temperatura ambiente, l'umidità, lo stress meccanico e le condizioni di saldatura devono essere meticolosamente valutati.

• Intervallo di temperatura: Ogni condensatore è valutato per un intervallo di temperatura operativa specifica. È fondamentale garantire che questo intervallo comprenda sia la temperatura operativa allo stato stazionario sia qualsiasi potenziale picchi termici all'interno dell'attrezzatura. L'esposizione prolungata alle temperature oltre la valutazione accorcia drasticamente la vita del componente.
• Umidità e ambienti difficili:
• Per le applicazioni esposte ad elevate umidità o atmosfere corrosive, sono necessari condensatori con robusto incapsulamento (ad esempio, rivestimento in resina epossidica, custodie in metallo ermeticamente sigillato) per prevenire l'ingresso di umidità, che può degradare le proprietà dielettriche e portare a insufficienza catastrofica.
• Robustezza meccanica: La costruzione del condensatore deve resistere alle vibrazioni meccaniche e agli shock inerenti alla sua applicazione. Ad esempio, i condensatori nei sistemi automobilistici o aerospaziali richiedono cavi appositamente progettati e costruzioni interne per prevenire la rottura.
• Requisiti di infiammabilità: Nelle applicazioni critiche per la sicurezza, potrebbe essere necessario rispettare i condensatori con specifiche valutazioni di infiammabilità (ad esempio, UL 94 V-0) per impedire la propagazione dell'incendio in caso di guasto del componente.

Affrontare queste considerazioni in anticipo è cruciale Come scegliere un condensatore del film DC Link Per l'affidabilità a lungo termine, garantire che il componente selezionato sia coerente per tutta la durata prevista del prodotto finale.

Applicazioni primarie e casi d'uso nella moderna elettronica

La combinazione unica di proprietà offerte dai condensatori del film DC li rende il componente di scelta in uno spettro diversificato di sistemi elettronici. La loro capacità di gestire alte tensioni, mostrare basse perdite e mantenere la stabilità in condizioni variabili sbloccate che sono difficili da raggiungere con altre tecnologie di condensatori. Dalla conversione e il controllo del potere alla precisa elaborazione dei segnali, questi condensatori consentono silenziosamente il progresso tecnologico tra i settori. Questa sezione approfondisce le aree di applicazione più significative, illustrando perché una profonda comprensione di questi usi è vitale per qualsiasi ingegnere di progettazione o specialista di approvvigionamento che lavora con a DC Film Capadiscitor Manufactory .

Sistemi di alimentazione e di conversione

Forse l'area di applicazione più estesa per i condensatori di film DC è all'interno di Electronics. Sono componenti fondamentali in alimentatori in modalità switch (SMP), inverter, convertitori e unità motore. In questi sistemi, svolgono diverse funzioni critiche essenziali per un funzionamento efficiente e stabile.

• Condensatori DC-Link: In inverter e convertitori che cambiano DC in AC o in una diversa tensione CC, il condensatore CC-Link è posizionato tra il raddrizzatore e lo stadio dell'inverter. Il suo ruolo primario è stabilizzare la tensione del bus CC assorbendo e fornendo correnti ad alte quantità elevate, riducendo così al minimo le fluttuazioni della tensione. Questa è un'applicazione impegnativa che richiede condensatori con bassa ESR ed ESL per gestire le correnti ad alta ondulazione senza riscaldamento eccessivo.
• Filtro di input/output: I condensatori di film vengono utilizzati sia sugli stadi di input che di uscita degli alimentatori per filtrare l'interferenza elettromagnetica (EMI) e il rumore ad alta frequenza. Ciò garantisce la conformità alle normative EMC (Electromagnetic Compatibility) e fornisce energia pulita ai componenti a valle sensibili.
• Circuiti Snubber: Utilizzati su dispositivi di commutazione come IGBT e MOSFET, i condensatori di snobber proteggono questi semiconduttori limitando la velocità di aumento della tensione (DV/DT) e sopprimendo i picchi di tensione che si verificano durante le transizioni di commutazione. Questa applicazione richiede condensatori con eccellenti proprietà auto-guarigione e capacità di manipolazione ad alto impulso.

Il processo di selezione per Applicazioni di condensatore Film ad alta tensione Nell'elettronica di potenza è particolarmente rigorosa, concentrandosi sulla resistenza degli impulsi, sulla manipolazione della corrente RMS e sulla gestione termica per garantire l'affidabilità incrollabile nelle infrastrutture critiche.

Applicazioni avanzate e di nicchia

Oltre all'elettronica di potenza tradizionale, le caratteristiche superiori dei condensatori del film consentono il loro utilizzo in diversi campi avanzati e di nicchia in cui le prestazioni non possono essere compromesse.

Sistemi di energia rinnovabile

Negli inverter solari fotovoltaici (PV) e convertitori di turbine eoliche, i condensatori del film DC sono impiegati nel circuito DC-Link. Devono operare in modo affidabile per decenni a livelli di potenza fluttuanti e spesso in condizioni ambientali difficili. La loro lunga vita e stabilità li rendono perfetto per queste applicazioni energetiche verdi, in cui la manutenzione e la sostituzione sono costose e indesiderabili.

Veicoli elettrici e ibridi (EV/HEV)

I propulsori di veicoli elettrici si basano fortemente sui condensatori del film DC ad alte prestazioni. Sono utilizzati negli inverter di trazione principale che guidano i motori, nei caricabatterie a bordo e nei convertitori DC-DC. Qui, devono esibire prestazioni eccezionali nell'ambito dell'ambiente ad alta temperatura del cofano e possedere l'integrità meccanica per resistere a vibrazioni costanti. Questa è un'area chiave in cui la questione condensatore di film vs condensatore in ceramica ad alta frequenza è risolto a favore dei tipi di film a causa della loro maggiore stabilità e gestione della tensione di capacità.

Potenza pulsata e attrezzatura medica

Applicazioni come defibrillatori, macchine per risonanza magnetica e sistemi laser richiedono condensatori in grado di scaricare una quantità molto grande di energia in un tempo estremamente breve. I condensatori di film DC specializzati, spesso con progetti di elettrodi metallici, sono progettati per soddisfare queste intense richieste di scarico degli impulsi in modo sicuro e ripetuto.

Vantaggi rispetto alle tecnologie di condensatori alternativi

Durante la progettazione di un circuito, gli ingegneri hanno una scelta tra diverse tecnologie di condensatore, principalmente ceramica, elettrolitica (alluminio e tantalum) e film. Ognuno ha il suo posto, ma i condensatori di film DC offrono una serie avvincente di vantaggi che li rendono la soluzione preferita in numerosi scenari. Comprendere questi benefici è la chiave per apprezzare la propria proposta di valore e giustifica le loro specifiche nei progetti in cui prestazioni, longevità e sicurezza sono fondamentali. Questa analisi comparativa evidenzierà perché i condensatori del film superano spesso le loro alternative, fornendo una logica più chiara per la loro selezione.

Film vs. condensatori in ceramica (MLCCS)

I condensatori in ceramica multistrato (MLCC) sono popolari per le loro dimensioni ridotte e un'eccellente risposta ad alta frequenza. Tuttavia, per molte applicazioni DC, i condensatori del film mantengono distinti vantaggi, specialmente quando si tratta di condensatore di film vs condensatore in ceramica ad alta frequenza applicazioni di alimentazione.

• Stabilità della capacità: I condensatori in ceramica, in particolare quelli realizzati con dielettrici di classe 2 (come X7R, X5R), presentano una significativa variazione di capacità con tensione e temperatura di distorsione DC applicate. I condensatori del film, in particolare il polipropilene, offrono valori di capacità notevolmente stabili in condizioni elettriche e ambientali variabili, fondamentali per i tempi di tempismo, filtraggio e risonanti.
• Gestione della tensione: Mentre esistono MLCC ad alta tensione, i condensatori del film sono generalmente più prontamente disponibili ed economici per applicazioni DC ad alta tensione (ad esempio, sopra 500 V). Inoltre non soffrono di microfonici e effetti piezoelettrici che affliggono i condensatori ceramici.
• Affidabilità e modalità di errore: I condensatori del film sono noti per la loro proprietà "auto-guarigione", in cui una rottura dielettrica localizzata vaporizza la metallizzazione circostante, isolando il guasto e consentendo al condensatore di continuare a funzionare. I condensatori in ceramica possono fallire a corto circuito, che può essere catastrofico per il circuito.

Film vs. condensatori elettrolitici

I condensatori elettrolitici in alluminio sono spesso scelti per la loro elevata capacità per volume ed efficacia in termini di costi. Tuttavia, i condensatori del film li superano in diverse aree chiave, giustificando il loro uso in applicazioni più impegnative.

• Longevità e vita: I condensatori elettrolitici hanno una durata limitata, spesso quantificata in migliaia di ore, poiché i loro elettroliti si asciugano gradualmente. I condensatori del film, che non hanno elettrolita liquido, vantano una vita operativa eccezionalmente lunga, in genere superiore a 100.000 ore e non sono soggetti a meccanismi di usura allo stesso modo.
• Prestazioni elettriche: I condensatori del film hanno una resistenza serie equivalente molto più bassa (ESR) e un fattore di dissipazione inferiore in un ampio intervallo di frequenza. Ciò li rende molto più efficienti nelle applicazioni con correnti ad alta ondulazione, riducendo la generazione di calore e migliorando l'efficienza complessiva del sistema.
• Polarità e affidabilità: I condensatori elettrolitici sono polarizzati, il che significa che devono essere collegati alla polarità CC corretta o falliranno. I condensatori del film sono non polarizzati, semplificando l'installazione ed eliminando il rischio di fallimento errati di polarizzazione. Inoltre, la solida costruzione di condensatori cinematografici li rende meno suscettibili allo shock e alle vibrazioni.

Questa analisi sottolinea perché per condensatore di film di lunga durata DC Power Requisiti, come nell'automazione industriale o nell'infrastruttura di energia rinnovabile, la tecnologia cinematografica è la scelta inequivocabile rispetto agli elettrolitici.

Garantire affidabilità e prestazioni a lungo termine

Specificare un condensatore di film DC di alta qualità è solo una parte dell'equazione per un design di successo. Garantire la sua affidabilità nel corso della durata prevista del prodotto richiede un'attenta attenzione alle condizioni di derante, installazione e operativa. La robustezza intrinseca dei condensatori del film può essere compromessa da un uso improprio, portando a fallimenti sul campo che avrebbero potuto essere facilmente prevenuti. Questa sezione delinea le migliori pratiche e le considerazioni chiave per massimizzare le prestazioni e la longevità di questi componenti nei sistemi elettronici. Aderente a queste linee guida è una pratica sostenuta da ogni rispettabile DC Film Capadiscitor Manufactory ed è essenziale per la costruzione di prodotti durevoli e affidabili.

La pratica critica della tensione e della temperatura derante

Derante è la pratica di gestire un componente al di sotto dei limiti di massima valutazione per migliorare l'affidabilità ed estendere la sua durata di servizio. Per i condensatori del film DC, i due parametri più critici da disordinare sono la tensione e la temperatura.

• Tensione derante: È una pratica standard e altamente raccomandata applicare un fattore derante di almeno il 20% alla tensione CC nominale del condensatore. Ad esempio, un condensatore classificato per 100 V DC non deve essere sottoposto a tensioni continue superiori a 80 V nell'applicazione. Questo margine rappresenta i transitori di tensione, i picchi e l'usura dielettrica a lungo termine, riducendo significativamente la probabilità di rottura dielettrica.
• Derante temperatura: Allo stesso modo, il condensatore deve essere utilizzato a una temperatura ben al di sotto della temperatura massima nominale. Mantenere la temperatura centrale del condensatore (che è la temperatura ambiente più il riscaldamento interno dalla corrente di ondulazione) almeno 10-20 ° C al di sotto della valutazione massima può aumentare drasticamente la sua durata operativa. Come regola generale, per ogni riduzione di 10 ° C della temperatura operativa, l'aspettativa di vita di un condensatore del film raddoppia approssimativamente.

Comprensione e implementazione come testare a Condensatore del film DC per fallimento fa parte di un robusto processo di garanzia della qualità, ma prevenire il fallimento attraverso un derativo prudente è una strategia molto più efficace.

Raccomandazioni sulla gestione, lo stoccaggio e la saldatura

I processi di gestione e assemblaggio fisico possono anche influire sull'esibizione dei condensatori del film. Le seguenti linee guida del produttore sono fondamentali.

• Stress meccanico: Evita di sottoporre il corpo del condensatore e in particolare i cadute a una flessione eccessiva o di stress meccanico. Per i condensatori con piombo radiali, i cavi dovrebbero essere piegati non più vicini di una distanza specificata (ad esempio, 3-5 mm) dall'incapsulamento per evitare di danneggiare il contatto interno.
• Condizioni di stoccaggio: I condensatori del film dovrebbero essere conservati in un ambiente fresco e secco. Mentre sono meno igroscopici degli MLCC, l'esposizione prolungata ad elevata umidità è ancora indesiderabile. Per i dispositivi a montaggio di superficie, è fondamentale seguire le istruzioni per la sensibilità all'umidità del produttore (MSL) per prevenire il "popcorning" durante la saldatura di riferimento.
• Profili di saldatura: Adere ai profili di saldatura e tempo di saldatura consigliati forniti nel foglio dati del produttore. Il calore eccessivo durante la saldatura a onda o reflow può danneggiare la struttura interna e sciogliere la pellicola di plastica dielettrica, degradando permanentemente le prestazioni del condensatore.
