I condensatori raffreddati ad acqua rappresentano un progresso fondamentale nella gestione dell'energia termica all'interno di sistemi elettrici ed elettronici ad alta potenza. A differenza dei loro omologhi raffreddati ad aria, questi componenti specializzati utilizzano le proprietà superiori di trasferimento del calore dell'acqua per dissipare il calore in eccesso, mantenendo così temperature operative ottimali e garantendo affidabilità e prestazioni senza pari nelle applicazioni più impegnative.
Un condensatore raffreddato ad acqua è un componente elettronico passivo progettato per immagazzinare e rilasciare energia elettrica, integrato con un meccanismo di raffreddamento interno che fa circolare l'acqua per rimuovere il calore generato durante il suo funzionamento. Questo design è fondamentale nelle applicazioni in cui elevate correnti di ripple e rapidi cicli di carica-scarica generano un carico termico significativo che, se non controllato, può degradare i materiali dielettrici, aumentare la resistenza in serie equivalente (ESR) e, infine, portare a guasti prematuri. Il principio fondamentale si basa sul fatto che l’acqua ha una capacità termica specifica e una conduttività termica molto più elevate rispetto all’aria, consentendole di assorbire e trasportare il calore in modo molto più efficiente.

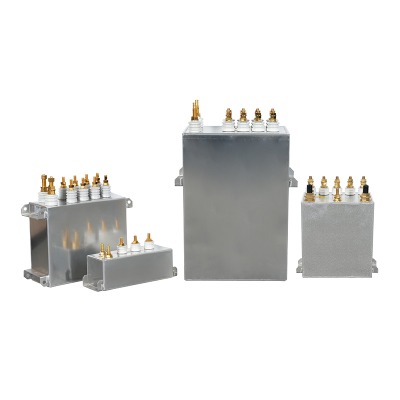

La costruzione prevede tipicamente un involucro metallico, spesso rame o alluminio, che contiene l'elemento condensatore (una combinazione di elettrodi e dielettrico). Questo alloggiamento è progettato con un labirinto interno o canali che consentono al refrigerante di fluire in prossimità delle parti che generano calore. Le porte di ingresso e uscita sono predisposte per il collegamento a un sistema di raffreddamento esterno. L'intero assieme è sigillato ermeticamente per evitare qualsiasi perdita di liquido refrigerante nell'elemento condensatore o viceversa. La scelta del liquido refrigerante può variare; mentre l'acqua deionizzata è comune grazie alle sue eccellenti proprietà termiche e alla bassa conduttività elettrica, a volte vengono utilizzate miscele con glicole o altri inibitori per prevenire il congelamento o la corrosione.
Il calore è il nemico principale di qualsiasi condensatore. La durata di vita di un condensatore è inversamente proporzionale alla sua temperatura di esercizio; per ogni aumento di 10°C rispetto alla temperatura nominale, la vita operativa viene generalmente dimezzata. Questa legge di Arrhenius sui tassi di guasto sottolinea l'importanza di un'efficace gestione termica. Nei condensatori raffreddati ad acqua, il sistema di raffreddamento attivo contrasta direttamente questa degradazione termica. Mantenendo la temperatura interna ben entro limiti di sicurezza, questi condensatori possono:
Ciò li rende indispensabili in scenari in cui il guasto non è un'opzione e dove i metodi di raffreddamento passivo sono semplicemente insufficienti.
L'integrazione della tecnologia di raffreddamento ad acqua nei condensatori offre numerosi vantaggi che si traducono direttamente in miglioramenti a livello di sistema. Questi vantaggi sono più pronunciati nelle applicazioni ad alta densità di potenza in cui lo spazio è limitato e l’efficienza è fondamentale.
Il vantaggio più significativo è il notevole miglioramento nella dissipazione del calore. La conduttività termica dell'acqua è circa 25 volte quella dell'aria e la sua capacità termica specifica è circa quattro volte maggiore. Ciò significa che un sistema di raffreddamento ad acqua può rimuovere la stessa quantità di calore con una portata volumetrica molto inferiore e un aumento della temperatura nel liquido di raffreddamento stesso inferiore. Di conseguenza, condensatore raffreddato ad acqua per inverter ad alta potenza i sistemi possono essere progettati per essere più compatti pur gestendo la stessa potenza, oppure possono gestire una potenza significativamente più elevata nello stesso fattore di forma. Ciò porta ad un aumento complessivo della densità di potenza dell’intero sistema, un fattore cruciale nell’elettronica moderna come gli inverter per energie rinnovabili e gli azionamenti di motori industriali.
Mantenendo costantemente temperature operative più basse, i condensatori raffreddati ad acqua subiscono meno stress termico. I processi elettrochimici che portano all'evaporazione dell'elettrolita e alla progressiva degradazione del dielettrico vengono notevolmente rallentati. Ciò si traduce in una deriva più lenta dei parametri chiave come capacità ed ESR nel tempo. Ad esempio, laddove un condensatore standard potrebbe riscontrare una perdita di capacità del 20% dopo 10.000 ore a 85°C, un equivalente raffreddato ad acqua funzionante a 55°C potrebbe mostrare solo una perdita del 5% dopo la stessa durata, raddoppiando o addirittura triplicando la vita utile del componente e riducendo il costo totale di proprietà attraverso sostituzioni meno frequenti.
La scelta di un condensatore raffreddato ad acqua appropriato è un processo articolato che richiede un'attenta considerazione dei parametri elettrici, termici e meccanici. Un passo falso nella scelta può portare a prestazioni inadeguate o a guasti del sistema.
Le specifiche elettriche primarie rimangono la capacità (μF), la tensione nominale (VDC) e la corrente di ripple (Arms). Tuttavia, con il raffreddamento, la capacità della corrente di ondulazione viene notevolmente migliorata. È fondamentale consultare le schede tecniche del produttore per comprendere la corrente di ondulazione nominale a diverse portate e temperature del refrigerante. IL condensatore raffreddato ad acqua a bassa ESR è particolarmente ricercato per applicazioni come convertitori di frequenza e riscaldamento a induzione, poiché la bassa ESR riduce al minimo la generazione di calore intrinseca (perdite I²R), facilitando il lavoro del sistema di raffreddamento e migliorando l'efficienza complessiva. Inoltre, il valore della capacità deve essere stabile nell'intervallo di frequenza e temperatura previsto per l'applicazione.
La resistenza termica dal nucleo del condensatore al liquido di raffreddamento (Rth) è un indicatore di merito chiave. Un Rth inferiore indica una progettazione più efficiente che trasferisce il calore nel liquido di raffreddamento in modo più efficace. Questo parametro dipende dalla struttura interna, dai materiali utilizzati e dalla portata del liquido di raffreddamento. La portata e la caduta di pressione richieste attraverso il condensatore devono essere compatibili con la pompa del sistema di raffreddamento esistente. Fisicamente, i tipi di connettori (porte filettate per tubi flessibili) e il loro orientamento devono essere compatibili con il layout del sistema. Ad esempio, a Condensatore compatto raffreddato ad acqua per riscaldamento a induzione deve non solo avere le giuste specifiche elettriche, ma anche un fattore di forma che si adatti agli spazi spesso angusti di un alimentatore per riscaldamento a induzione.
I vantaggi esclusivi dei condensatori raffreddati ad acqua li rendono il componente preferito in un'ampia gamma di settori industriali pesanti. La loro capacità di gestire stress elettrici estremi pur rimanendo freddi è alla base dell’affidabilità di molte tecnologie moderne.
Nel campo delle energie rinnovabili, gli inverter solari ed eolici su larga scala convertono l’energia CC in energia CA compatibile con la rete. Questo processo comporta frequenze di commutazione elevate e notevoli correnti di ondulazione nei condensatori del collegamento CC. Qui, Condensatore del collegamento CC raffreddato ad acqua le unità sono schierate per garantire stabilità e longevità. Gestiscono le elevate correnti di ondulazione mentre il raffreddamento integrato le mantiene a una temperatura stabile, prevenendo la fuga termica e garantendo decenni di servizio affidabile con una manutenzione minima, che è fondamentale per installazioni remote e inaccessibili come i parchi eolici offshore.
I sistemi di riscaldamento e fusione a induzione funzionano a frequenze elevate (da kHz a MHz) e livelli di potenza molto elevati (spesso nell'ordine dei megawatt). I condensatori del serbatoio utilizzati nei circuiti risonanti di questi sistemi sono soggetti a correnti enormi e intensi campi elettromagnetici. UN condensatore industriale raffreddato ad acqua per forni fusori è specificamente progettato per questo ambiente difficile. La sua struttura robusta e il raffreddamento efficiente prevengono la rottura dielettrica in condizioni di stress elettrico e termico estremo, consentendo il funzionamento continuo nelle fonderie e negli impianti di lavorazione dei metalli per la fusione, la forgiatura e il trattamento termico dei metalli.
Le applicazioni ad alta potenza non si limitano all’industria pesante. Attrezzature come le macchine per la risonanza magnetica (MRI) e gli acceleratori di particelle richiedono sistemi elettrici estremamente stabili e potenti. I condensatori raffreddati ad acqua vengono utilizzati negli amplificatori a gradiente e negli amplificatori RF di tali apparecchiature, dove la loro stabilità e affidabilità non sono negoziabili per garantire diagnosi accurate e misurazioni scientifiche.
Per apprezzare veramente la proposta di valore dei condensatori raffreddati ad acqua, è essenziale un confronto diretto con i metodi tradizionali raffreddati ad aria. Le differenze sono sostanziali e influiscono su quasi ogni aspetto della progettazione e del funzionamento del sistema.
La tabella seguente delinea le principali distinzioni tra queste due metodologie di raffreddamento:
| Caratteristica | Condensatori raffreddati ad acqua | Condensatori raffreddati ad aria |
|---|---|---|
| Efficienza del trasferimento di calore | Eccezionalmente elevato grazie alle proprietà termiche superiori dell'acqua. Consente la gestione di densità di potenza molto più elevate. | Relativamente basso. Limitato dalla bassa conduttività termica e dalla capacità termica specifica dell'aria. Richiede ampie superfici o aria forzata per un raffreddamento moderato. |
| Densità di potenza/dimensioni | Può essere reso molto compatto per una determinata potenza nominale, risparmiando spazio prezioso nel sistema. | In genere sono necessarie dimensioni fisiche maggiori per fornire un'area superficiale adeguata per la dissipazione del calore nell'aria. |
| Rumore acustico | Funzionamento praticamente silenzioso, poiché il sistema di raffreddamento si basa principalmente su una pompa potenzialmente remota. | Può essere rumoroso se sono necessarie ventole di raffreddamento, contribuendo alle emissioni acustiche complessive del sistema. |
| Complessità del sistema | Più alto. Richiede un sistema di raffreddamento a circuito chiuso con pompa, serbatoio, scambiatore di calore e impianto idraulico, che aumenta i costi iniziali e i punti di manutenzione. | Inferiore. Tipicamente un design più semplice, che spesso si basa sulla convezione naturale o sui ventilatori, porta a un'integrazione più semplice e a costi iniziali inferiori. |
| Ambiente operativo | Meno influenzato dalla temperatura ambiente. Le prestazioni sono dettate dalla temperatura del liquido refrigerante, che può essere controllata tramite un refrigeratore. | Le prestazioni dipendono fortemente dalla temperatura dell'aria ambiente e dal flusso d'aria. Temperature ambiente elevate possono ridurre notevolmente le prestazioni. |
| Durata e affidabilità | Generalmente molto più lungo e affidabile grazie alle temperature operative basse e stabili, che riducono lo stress del ciclo termico. | Durata di vita più breve in applicazioni ad alto stress a causa delle temperature di esercizio più elevate e del maggiore ciclo termico. |
| Applicazione ideale | Sistemi ad alta potenza, alta affidabilità e ad alta densità in cui le prestazioni superano il costo iniziale (ad esempio, unità industriali, energie rinnovabili, audio di fascia alta). | Applicazioni di potenza medio-bassa, progetti sensibili ai costi o dove la semplicità del sistema è un fattore principale. |
Come dimostra la tabella, la scelta non riguarda quale sia universalmente migliore, ma quale sia più appropriato per l'applicazione specifica. Il raffreddamento ad acqua è la scelta inequivocabile per superare i limiti di potenza e affidabilità.
Una corretta installazione e una manutenzione diligente sono fondamentali per ottenere tutti i vantaggi e la longevità di un condensatore raffreddato ad acqua. Trascurare questi aspetti può portare a perdite, intasamenti, corrosione e guasti catastrofici.
Il montaggio meccanico deve essere sicuro ma non deve deformare l'alloggiamento del condensatore, poiché ciò potrebbe sollecitare saldature e tenute. È fondamentale seguire i valori di coppia specificati dal produttore per qualsiasi hardware di montaggio. I collegamenti idraulici richiedono particolare attenzione. Utilizzare guarnizioni adeguate (ad esempio O-ring, rondelle) ed evitare di serrare eccessivamente i raccordi, che potrebbero danneggiare le porte. Il condensatore deve essere posizionato in modo tale che l'aria possa essere facilmente spurgata dai suoi canali interni durante il riempimento del sistema. Idealmente, le porte dovrebbero essere orientate verticalmente verso l'alto. Il circuito di raffreddamento dovrebbe includere un filtro per intrappolare le particelle che potrebbero ostruire gli stretti passaggi interni del condensatore.
Un programma di manutenzione preventiva è essenziale. La qualità del liquido refrigerante deve essere controllata regolarmente, compresi il livello di pH, la conduttività elettrica e la presenza di inibitori. Il refrigerante degradato può causare corrosione interna e placcatura, che riducono drasticamente l'efficienza di raffreddamento e possono causare cortocircuiti elettrici. Il sistema deve essere periodicamente lavato e riempito con liquido refrigerante fresco e appropriato (ad esempio, acqua deionizzata con additivi anticorrosione). Ispezionare regolarmente tutti i tubi flessibili, i morsetti e i raccordi per individuare eventuali segni di usura, crepe o perdite. Il monitoraggio della temperatura del liquido refrigerante in entrata e in uscita dal condensatore può fornire preziose informazioni diagnostiche; un delta-T (differenza di temperatura) in aumento può indicare un flusso ridotto a causa di un intasamento o di un problema della pompa, oppure una maggiore generazione di calore dal condensatore stesso, segnalando un potenziale guasto imminente.
Anche con una progettazione e un'installazione perfette, possono sorgere problemi. Comprendere come diagnosticare i problemi più comuni è fondamentale per ridurre al minimo i tempi di inattività.
Una perdita è la modalità di guasto più immediata ed evidente. Se viene rilevato del liquido refrigerante, il sistema deve essere spento immediatamente per evitare danni ai componenti elettrici. Ispezionare visivamente tutte le connessioni esterne e il corpo del condensatore per la sorgente. Piccole perdite sui raccordi possono spesso essere risolte stringendo la connessione o sostituendo una guarnizione. Tuttavia, se la perdita proviene dal corpo stesso del condensatore (una crepa o una saldatura non riuscita), l'unità deve essere sostituita. L'uso di un tester di pressione sul circuito di raffreddamento durante la manutenzione può aiutare a identificare perdite lente che non sono immediatamente visibili.
Se il condensatore diventa più caldo del solito, la causa principale è spesso legata al sistema di raffreddamento, non al condensatore. Innanzitutto, controlla la portata del liquido refrigerante; un filtro intasato, una pompa guasta o una camera d'aria nel circuito possono ridurre gravemente il flusso. Successivamente, controlla la qualità del liquido refrigerante; Il liquido refrigerante intasato con elevata conduttività o crescita biologica può depositare incrostazioni sulle superfici interne, agendo come isolante termico. Anche lo scambiatore di calore esterno (radiatore) dovrebbe essere ispezionato per garantire che stia effettivamente respingendo il calore nell'ambiente (ad esempio, non sia ostruito dalla polvere). Se tutti questi fattori vengono esclusi, il condensatore stesso potrebbe non funzionare, manifestandosi come un aumento della resistenza in serie equivalente (ESR), che genera più calore per la stessa corrente. Misurare la VES del condensatore può confermarlo.
L'evoluzione di condensatori raffreddati ad acqua è in corso, spinto dall’incessante richiesta di maggiore potenza, dimensioni più piccole e maggiore affidabilità. Le tendenze future puntano verso l’integrazione di funzionalità di monitoraggio intelligente direttamente nel gruppo condensatore. I sensori per la misurazione in tempo reale della temperatura interna, della pressione e persino della VES potrebbero fornire dati di manutenzione predittiva, avvisando i controllori del sistema di problemi imminenti prima che causino tempi di inattività. Inoltre, la ricerca su nuovi materiali dielettrici con perdite intrinsecamente inferiori e tolleranza alla temperatura più elevata funzionerà in sinergia con tecniche di raffreddamento avanzate per creare la prossima generazione di soluzioni di accumulo di energia capacitivo ad altissima potenza.
